К140 Ключ моментный шкальный 40-140 Н.м 1/2", АвтоСпецОборудование

предназначен для затяжки с контролируемым крутящим моментом гаек и болтов при сборочных операциях. Диапазон измерения 40-140 Н.м

Назначение и область применения

предназначен для затяжки с контролируемым крутящим моментом гаек и болтов при сборочных операциях.

Условия эксплуатации

Температура окружающего воздуха от +1° до +40°С;
Относительная влажность 65±15%;
Атмосферное давление 760±75 мм рт.ст.

Технические характеристики К140 Ключ моментный шкальный

Сведения об утвержденных типах средств измерений:
- Номер СИ в госреестре 11938-89
- Межповерочный интервал - 1 год

Устройство и принцип работы

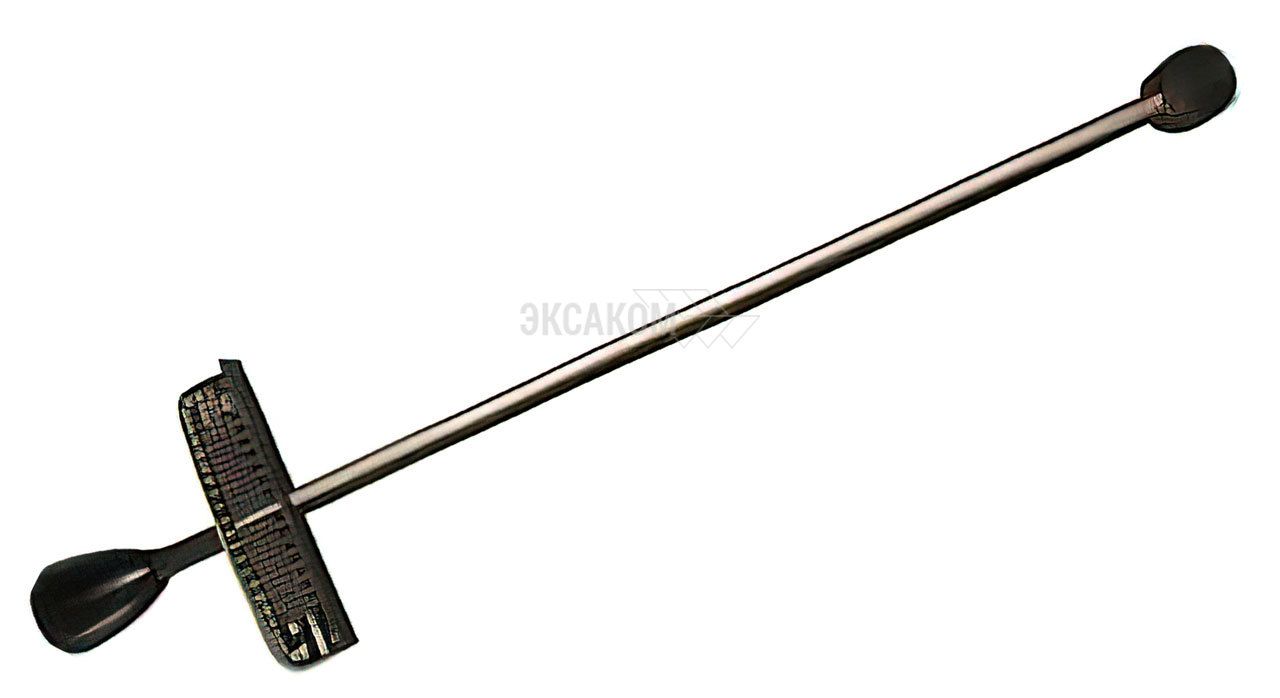

• Ключ моментный шкальный К140 состоит из стержня, втулки, рукоятки, стрелки, головки и планки с циферблатом. Стержень представляет собой упругое тело круглого сечения. К стержню на одном конце закреплена головка с квадратом 12,5 мм под сменные торцевые головки, а на другом - втулка с рукояткой и планка с циферблатом.
• Шкала циферблата (далее - шкала) имеет в обе стороны по 15 оцифрованных делений ценой 10 Н*м, что дает возможность производить затяжку болтов и гаек с левой и правой резьбами.
• В головке закреплена стрелка.
• Рукоятка ключа закреплена на втулке шарнирно и при помощи шпильки с возможностью поворота в плоскости циферблата.
• Под действием приложенной к рукоятке ключа силы стержень изгибается (вместе со стержнем перемещается и шкала), а стрелка, оставаясь в первоначальном положении относительно головки, указывает на шкале величину воспроизводимого ключом крутящего момента силы.

ВНИМАНИЕ: при нагружении внутренняя поверхность рукоятки ключа не должна касаться поверхности втулки.
